侵食対策用重量ガルバニズム織物ガビオンボックス

製品概要

ハーヴィー・デューティ・ガルバナイズド・ウェブン・ガビオン・ボックス (Heavy Duty Galvanized Woven Gabion Box) は,水力工学,斜面保護,土壌保全プロジェクトのために特別に設計された高強度で柔軟な構造ソリューションです.高耐性材から製造低炭素鋼鉄線で,網は連続したダブルトースの機械織りプロセスで形成されます.

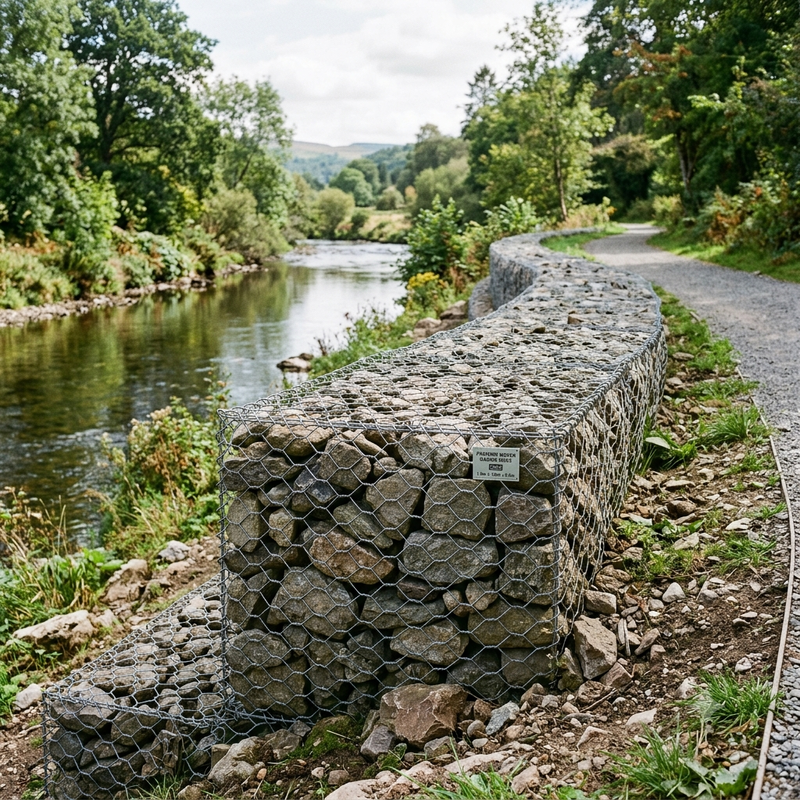

独特の6角形構造で 柔軟性も構造も 安定していますガビオンは,割れ目なく,差異的な沈着や激しい水浸食に対応できる石や天然の石畳で満たされたとき,ガビオン箱は,自排水,環境にやさしい支障壁または斜面の内面を形成し,川岸侵食に理想的な技術的解決策を提供します.沿岸保護防災を目的としています.

基礎工学上の利点

• 特殊な柔軟性と構造的適応性

  基礎の変形や 凍り込みや 地下掃きなどにより 柔軟性が向上します構造は エネルギーを吸収し 固いコンクリート構造のように裂けずに 地形変化に適応するために少し変形します.

• 高張力 破損しない構造

  網状線は,最小回転長が50mmの機械的な二重回転を特徴とする.個々の線が極端なストレスの下でも壊れても,相互接続網は不傷のままです.厳しい環境条件下で構造の安全性を継続的に確保する.

• 優れた自己 排水 透通性

  石の埋め込みの間の天然の穴は,壁の裏側にある毛孔の水の圧力の迅速な排水を可能にします.この高い透気性は,構造障害の主な原因である水静止圧力の蓄積をなくし,複雑な内部排水管の必要性をなくします..

• エコロジカル 統合 と 植生 成長

  植物の根に栄養が豊富で 植物の成長は 周囲の土壌に網を閉じます地元の生態系を復元し,工学構造を景観にシームレスに組み込むと同時に斜面安定性をさらに強化する.

• 費用 効率 と シンプル な 設置

  ガビオン箱は プレートパックで コンパクトな包装で送られており, 物流と貯蔵コストを大幅に削減します.工場での組み立てには,専門労働や重機械は必要ありません. ユニットは単に展開されます.地元から採取された石で満たされ 閉ざされた

テクニカル仕様

防腐塗装のオプション

耐久性を確保するために,様々な環境腐食条件で,複数のコーティングオプションが利用できます.

1. 厚くガルバン化 (Zn)

   高純度亜鉛300g/m2まで塗装.標準的な水力プロジェクト,内陸川訓練,および非酸性土壌/水の条件に適しており,優れたコスト効率を提供します.

2. ガルファンコーティング (Zn-5%Al-MM / Zn-10%Al-MM)

   亜鉛とアルミニウム合金で覆いていて 伝統的な重型ガルバン化よりも 2~3倍耐腐蝕性があります海洋環境.

3. ガルファン/PVC/PEコーティング

   圧縮線またはガルファンの上に,さらに0.5mm厚の挤出されたPVCまたはPEコーティングが塗装されます.この二層保護は,海塩噴霧に極端に曝されるために設計されています.酸性鉱山排水50年以上の設計寿命を達成する.

典型的な用途

• 川訓練と水力構造: 川岸,堤防,運河の敷地,橋の堤防の周りのスロー管理.

• 斜面安定化と固定構造: 高速道路 と 鉄道 の 堤防 の 強化,山 の 斜面 の 安定,土 の 保持.

• 沿岸と港の保護: 防水堤,海堤,海底構造,潮流間の侵食障壁

• カルベルト・ブリッジ・アバットメント: 排水管の出口や橋柱の敷地での侵食防護

設置と組み立てに関するガイドライン

1. 展開 と 形作: 平く折りたたまれたガビオンを硬く平らな表面に開封し,折りたたみを伸ばし,すべての側面と弁を正確に箱の形に折りたたむようにしてください.

2. ローティング & 組み立て: 垂直角と弁の縁をロープワイヤーまたは空気性Cリング固定装置を使用して固定し,定期的な間隔でセルベッジワイヤをしっかりと巻く.

3. 位置付けとアライナメント: 指定された構造の並列に沿って空きガビオンユニットを固定し,隣接する空き箱を連結して連続的な構造モノリットを形成します.

4. 岩石 の 埋め込み: 硬い耐久性のある耐候石 (石の大きさは網の開口の1.5〜2.5倍でなければなりません) でユニットを満たす. 30cmのリフトで満たす.内部接続線を各層に置いて,突起を防止する.

5. 蓋を閉じる: 岩 の 詰め物 を 上 の 縁 の ほんの少し 上 に 平ら に し て ください. 詰め た 箱 の 蓋 の 板 を 強く 引いて,周囲 の 縁 と 内側 の 弁 を 固定 線 や C リング で しっかり し て 締め ください.

6.
